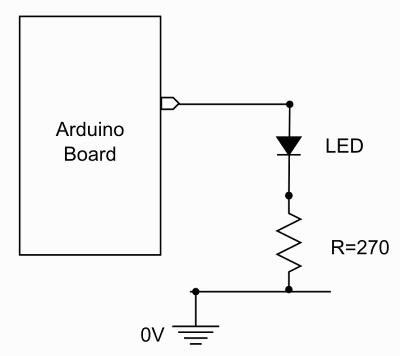

Voici les schémas de montage:
Voici le programme à insérer dans l'arduino :
// --- Programme Arduino ---
// par X. HINAULT - 2010
// --- Que fait ce programme ? ---
/* Fait clignoter une LED*/
// --- Circuit à réaliser ---
// Connecter une LED en série avec résistance sur la broche 2 (configurée en sortie)
// --- Inclusion des librairies utilisées ---
// ...
// --- Déclaration des constantes ---
// ...
// --- constantes des broches ---
const int LED=2; //declaration constante de broche
// --- Déclaration des variables globales ---
// ...
// --- Initialisation des fonctionnalités utilisées ---
// ...
//**************** FONCTION SETUP = Code d'initialisation *****
// La fonction setup() est exécutée en premier et 1 seule fois, au démarrage du programme
void setup() { // debut de la fonction setup()
// --- ici instructions à exécuter au démarrage ---
pinMode(LED, OUTPUT); //met la broche en sortie
} // fin de la fonction setup()
// ********************************************************************************
//*************** FONCTION LOOP = Boucle sans fin = coeur du programme *************
// la fonction loop() s'exécute sans fin en boucle aussi longtemps que l'Arduino est sous tension
void loop(){ // debut de la fonction loop()
// --- ici instructions à exécuter par le programme principal ---
digitalWrite(LED,HIGH); // met la broche au niveau haut (5V) – allume la LED
delay(500); // pause de 500 millisecondes (ms)
digitalWrite(LED,LOW); // met la broche au niveau bas (0V) – éteint la LED
delay(500); // pause de 500ms
} // fin de la fonction setup()
// ********************************************************************************
// --- Fin programme ---
